Uygulama Alanları

·Hidrolik silindir yük tutma sistemleri
·Hidrolik kaldırma ekipmanı
·Mobil hidrolik makineler
·İnşaat ve madencilik ekipmanları
·Tarım makineleri
·Hidrolik güç üniteleri (HPU'lar)
·Endüstriyel hidrolik kontrol sistemleri
·Hidrolik boru hattı kurulumları

Temel İşlevler

Çift Yönlü Yük Tutma
Çift Pilot Kumandalı Çek Valfi, bir düzenekte pilot kumandalı iki çek valfi içerir ve bu, her iki hidrolik hatta yükün güvenli bir şekilde tutulmasına olanak tanırken, istenmeyen aktüatör hareketini de önler.

Yüksek Basınç Performansı
Zorlu hidrolik uygulamalar için tasarlanan valfi, maksimum 250 bar çalışma basıncını destekleyerek kaldırma, sıkıştırma ve silindir kilitleme sistemleri için uygun hale getirir.

Düşük İç Kaçak
Poppet sızdırmazlık yapısı, iç sızıntıyı 250 barda dakikada maksimum 3 damla ile sınırlandırır, hidrolik basıncın korunmasına ve yük tutma güvenilirliğinin arttırılmasına yardımcı olur.

Dengeli Pilot Kontrolü
Çift pilotla çalıştırılan çek valfi, 2,5:1 pilot oranına sahiptir ve düzgün ve kontrollü çift yönlü çalışma için kararlı pilot serbest bırakma özellikleri sağlar.

Çeşitli Ortamlarda Güvenilir Çalışma
Boru şeklindeki bağlantı hidrolik valfi -30°C ila +120°C sıcaklık aralığında çalışır. Sızdırmazlık performansını korumaya ve servis ömrünü uzatmaya yardımcı olmak için 20 μm veya daha iyi hidrolik yağ filtrasyonu önerilir.

Yukarıdaki performans verileri Model DPC-08'e dayanmaktadır.

Teknik Özellikler

Parametre

Şartname

Ürün Adı

Çift Pilot Kumandalı Çek Valfi

Valfi Tipi

Çift Pilotlu Hidrolik Çek Valfi

Temsilci Modeller

DPC-08, DPC-10

Maksimum Çalışma Basıncı

250 bar*

Akış Kapasitesi

Basınç Düşüşü ve Akış Eğrisi'ne bakın

İç Kaçak

Maks. 250 barda* 3 damla/dakika

Pilot Oranı

2,5:1*

Çalışma Sıcaklığı

-30°C ila +120°C*

Önerilen Yağ Filtrasyonu

20 μm veya daha iyisi*

Boşluk

08-4

*Performans verileri Model DPC-08'e dayanmaktadır. Seçilen modele göre özellikler değişebilir.

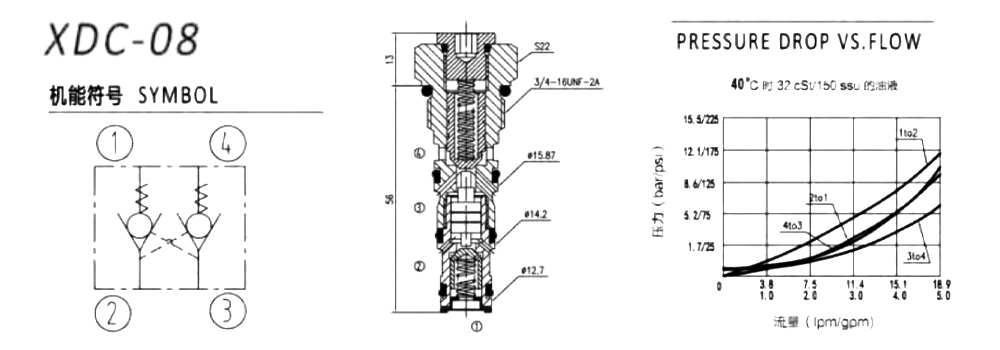

XDC-08

Fonksiyon Seçimi Parça Numarası Boşluk Akış(Ipm) Basınç(bar) Sayfa
kpyjnqzg1787049473 DPC-08 08-4 18  350  B-21
DPC-10 10-4 30  350  B-22
OEM / ODM Hizmetleri

Farklı hidrolik sistem gereksinimlerini karşılamak için çift pilotla çalışan hidrolik çek valfiler için OEM ve ODM hizmetleri sağlıyoruz.
·Tubular bağlantı özelleştirme
·Pilot oranı seçimi
·Farklı hidrolik sıvılar için sızdırmazlık malzemesi seçenekleri
·Ürün işaretleme ve özel etiketleme
·Özelleştirilmiş ambalaj
·Hidrolik devre entegrasyon desteği
·Model seçimi ve eşdeğer değiştirme için teknik yardım

Sipariş Bilgileri

Öğe

Ayrıntılar

Adedi

Standart kartuş valfileri: 100 adet/model; Özel manifold blokları: minimum 30 adet. Küçük deneme siparişleri kabul edilir.

Kurşun Zamanı

Stok vanalar: 2 hafta; Düzenli siparişler: 6–8 hafta; Özel ürünler: onay ve depozito alındıktan yaklaşık 8 hafta sonra.

Ödeme Koşulları

%30 T/T depozito, sevkiyattan önce %70 bakiye. Örnek siparişler tam ödeme gerektirir. L/C uzun vadeli müşteriler için pazarlık edilebilir.

Ticaret Terimleri

varsayılan olarak FOB Ningbo. Talep üzerine CIF teklifleri mevcuttur.

Örnek Politika

Stok örnekleri mevcuttur. OEM/ODM örnekleri çizimlere veya örneklere dayalı olarak üretilebilir.

OEM / ODM

Logo gravür, özelleştirilmiş ambalaj ve ürün özelleştirme desteklenmektedir.

Kalite Güvencesi

Her valfi sevkiyattan önce basınç testine tabi tutulur ve 12 aylık garanti kapsamındadır.

SSS

1. Çift pilotla çalışan çek valfiler ne için kullanılır?
Çift Pilot Kumandalı Çek Valfi, hidrolik silindirler ve aktüatörler için çift yönlü yük tutma sağlamak için kullanılır. Pilot basınçla kontrollü salınmaya izin verirken istenmeyen hareketleri önlerler.

2. Hangi modeller mevcut?
Temsili modeller arasında DPC-08 ve DPC-10 bulunur. Uygun model hidrolik sistemin akış, basınç ve bağlantı gereksinimlerine bağlıdır.

3. Tüm modeller aynı teknik özelliklerle mi tedarik ediliyor?
Hayır. Bu sayfada gösterilen teknik veriler Model DPC-08'e dayanmaktadır. Basınç değerleri, akış özellikleri, pilot oranı ve diğer özellikler seçilen modele bağlı olarak değişebilir.

4. Bu valfi hangi pilot oranını kullanıyor?
Temsili model DPC-08, çift yönlü hidrolik yük kontrolü için istikrarlı pilot serbest bırakma performansı sağlayan 2,5:1 pilot oranına sahiptir.

5. Pilotla çalışan doğru çek valfileri nasıl seçebilirim?
Model seçimi, çalışma basıncına, akış hızına, bağlantı tipine, pilot oranına, kurulum yöntemine ve hidrolik devre tasarımına bağlıdır. Mühendislik ekibimiz, uygulama gereksinimlerinize göre uygun Çift Pilotlu Çek Valfiler Borulu Bağlantı Çift Yönlü Kontrol modelini önerebilir.
