  • ÜRÜN DETAYLARI
  • SSS
Uygulama Alanları

·Hidrolik yük tutma devreleri
·Hidrolik silindir kilitleme sistemleri
·Hidrolik güç üniteleri (HPU'lar)
·Hidrolik manifold blokları
·İnşaat ve madencilik ekipmanları
·Tarım makineleri
·Endüstriyel hidrolik kontrol sistemleri
·Mobil hidrolik ekipman

Temel İşlevler

Güvenilir Tek Yönlü Akış Kontrolü
Çek Valfiler Hidrolik Kartuş Tipi, hidrolik yağın ters akışı otomatik olarak engellerken bir yönde akmasını sağlar. Bu, sistem basıncını korumaya yardımcı olur ve istenmeyen aktüatör hareketini önler.

Yüksek Basınç Performansı
Zorlu hidrolik uygulamalar için tasarlanan valfi, maksimum 350 bar çalışma basıncını destekleyerek yük tutma ve yüksek basınçlı hidrolik devreler için uygun hale getirir.

Düşük İç Kaçak
Poppet sızdırmazlık tasarımı, iç sızıntıyı 250 barda dakikada maksimum 3 damlaya kadar en aza indirerek yük tutma performansını ve hidrolik sistem verimliliğini artırmaya yardımcı olur.

Geniş Çalışma Sıcaklığı Aralığı
Hidrolik kartuş çek valfi -30°C ila +120°C arasındaki sıcaklıklarda çalışır ve bu da onu hem iç hem de dış mekan hidrolik ekipmanları için uygun hale getirir.

Azaltılmış Kirlenme Riski
Kararlı çalışma ve uzatılmış servis ömrü için, aşınmayı azaltmak ve sızdırmazlık performansını korumak için 20 μm veya daha iyi hidrolik yağ filtrasyonu önerilir.

Yukarıdaki performans verileri Model XCV-08B-20'ye dayanmaktadır.

Teknik Özellikler

Parametre

Şartname

Ürün Adı

Hidrolik Kartuş Çek Valfi

Valfi Tipi

Yön Valfileri

Kurulum

Dişli Hidrolik Kartuş Valfi

Temsilci Modeller

XICV-G1/4, XICV-G3/8, XCV-08B-20, XCV-10B-20, XCV-08P-20, XCV-10P-20, XCV-12P-20, XCV-16P-20, XCXJA-XCN, XCXHA-XCN, XCV-08P-21, XCV-10P-21, XCV-12P-21, XCV-16P-21, vb.

Maksimum Çalışma Basıncı

350 bar*

Akış Kapasitesi

Basınç Düşüşü ve Akış Eğrisi'ne bakın

İç Kaçak

Maks. 250 barda* 3 damla/dakika

Çalışma Sıcaklığı

-30°C ila +120°C*

Önerilen Yağ Filtrasyonu

20 μm veya daha iyisi*

Boşluk

08-2

*Performans verileri Model XCV-08B-20'ye dayanmaktadır. Seçilen modele göre özellikler değişebilir.

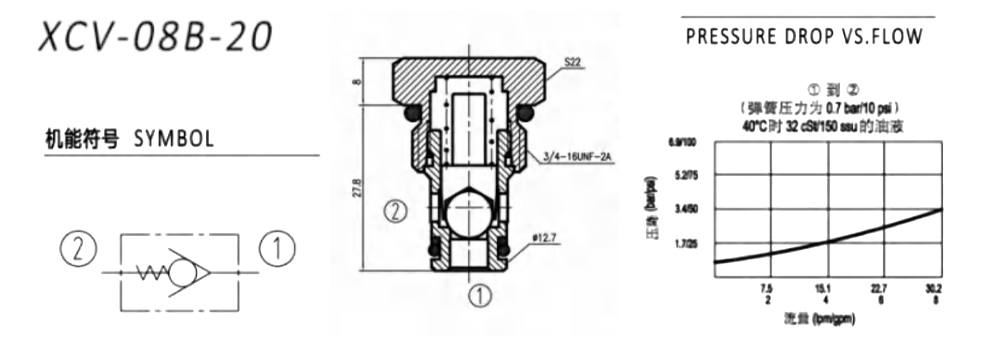

XCV-08B-20

Fonksiyon Seçimi Parça Numarası Boşluk Akış(Ipm) Basınç(bar) Sayfa
mjfzdjgo1787048528 ICV-G1/4 08-2 20  350  B-1
ICV-G3/8 08-2 40  350  B-2
XCV-08B-20 08-2 30  350  B-3
XCV-10B-20 10-2 50  350  B-4
XCV-08P-20 10-2 30  350  B-5
XCV-10P-20 12-2 50  350  B-6
XCV-12P-20 12-2 120  350  B-7
XCV-16P-20 16-2 220  350  B-8
XCXJA-XCN 16-2 320  350  B-9
XCXHA-XCN 08-2 640  350  B-10
tkolefru1787048534 XCV-08P-21 08-2 30  350  B-11
XCV-10P-21 10-2 50  350  B-12
XCV-12P-21 10-2 120  350  B-13
XCV-16P-21 12-2 220  350  B-14
OEM / ODM Hizmetleri

Endüstriyel ve mobil hidrolik sistemlerde kullanılan hidrolik kartuş çek valfileri için OEM ve ODM hizmetleri veriyoruz.
·İplik ve boşluk özelleştirme
·Farklı hidrolik sıvılar için sızdırmazlık malzemesi seçenekleri
·Açılış basıncı özelleştirme
·Ürün işaretleme ve lazer gravür
·Özelleştirilmiş ambalaj
·Hidrolik manifold eşleştirme desteği
·Model seçimi ve değiştirilmesi için teknik yardım

Sipariş Bilgileri

Öğe

Ayrıntılar

Adedi

Standart kartuş valfileri: 100 adet/model; Özel manifold blokları: minimum 30 adet. Küçük deneme siparişleri kabul edilir.

Kurşun Zamanı

Stok vanalar: 2 hafta; Düzenli siparişler: 6–8 hafta; Özel ürünler: onay ve depozito alındıktan yaklaşık 8 hafta sonra.

Ödeme Koşulları

%30 T/T depozito, sevkiyattan önce %70 bakiye. Örnek siparişler tam ödeme gerektirir. L/C uzun vadeli müşteriler için pazarlık edilebilir.

Ticaret Terimleri

varsayılan olarak FOB Ningbo. Talep üzerine CIF teklifleri mevcuttur.

Örnek Politika

Stok örnekleri mevcuttur. OEM/ODM örnekleri çizimlere veya örneklere dayalı olarak üretilebilir.

OEM / ODM

Logo gravür, özelleştirilmiş ambalaj ve ürün özelleştirme desteklenmektedir.

Kalite Güvencesi

Her valfi sevkiyattan önce basınç testine tabi tutulur ve 12 aylık garanti kapsamındadır.

SSS

1. Hidrolik kartuş çek valfi ne için kullanılır?
Ters akışı önlerken yağın bir yönde akmasına izin vermek için hidrolik kartuş çek valfi kullanılır. Genellikle yük tutma, silindir kilitleme, basınç tutma ve hidrolik güvenlik devrelerinde uygulanır.

2. Bu seride hangi modeller mevcut?
Temsili modeller arasında XICV-G1/4, XICV-G3/8, XCV-08B-20, XCV-10B-20, XCV-08P-20, XCV-10P-20, XCV-12P-20, XCV-16P-20 yer alır, XCXJA-XCN, XCXHA-XCN, XCV-08P-21, XCV-10P-21, XCV-12P-21 ve XCV-16P-21. Farklı hidrolik uygulamalar için ek modeller mevcuttur.

3. Tüm modeller aynı teknik özelliklerle mi tedarik ediliyor?
Hayır. Bu sayfada gösterilen teknik veriler Model XCV-08B-20'ye dayanmaktadır. Basınç değerleri, boşluk boyutları, açılma basıncı ve akış özellikleri seçilen modele bağlı olarak değişebilir.

4. Hangi yağ temizliği önerilir?
Sızdırmazlık performansını korumaya ve valfi servis ömrünü uzatmaya yardımcı olmak için 20 μm veya daha iyi bir hidrolik yağ filtrasyon seviyesi önerilir.

5. Doğru Hidrolik Kartuş Çek Valfi modelini nasıl seçebilirim?
Seçim, çalışma basıncı, akış gereksinimi, boşluk boyutu, diş tipi, çatlama basıncı ve hidrolik devre tasarımı gibi faktörlere bağlıdır. Mühendislik ekibimiz, uygulama gereksinimlerinize göre uygun bir model önerebilir.
