  • Patlamaya Dayanıklı Orantılı Kartuş Akış Kontrol Vanası
  • Patlamaya Dayanıklı Orantılı Kartuş Akış Kontrol Vanası
  • ÜRÜN DETAYLARI
  • SSS
Özel Uygulamalar

·Kompakt hidrolik manifoldlar ve güç üniteleri
·Petrokimyasal proses ekipmanı
·Patlamaya dayanıklı gereksinimleri olan madencilik makineleri
·Açık deniz hidrolik kontrol sistemleri
·Endüstriyel otomasyon ekipmanları
Ayarlanabilir aktüatör hızı gerektiren · hidrolik sistemler

Çekirdek Fonksiyonlar

Hassas Akış Ayarı
Valf, elektrik giriş sinyaline göre hidrolik akışı kontrol eder ve sabit akış kontrol bileşenleriyle karşılaştırıldığında aktüatör hızının sürekli ayarlanmasına olanak tanır.

Kompakt Sistemler için Kartuş Kurulumu
Kartuş tasarımı, hidrolik bloklara doğrudan montajı mümkün kılarak dış boruları azaltır ve genel hidrolik sistem düzeninin optimize edilmesine yardımcı olur.

Kararlı Aktüatör Hız Kontrolü
Akış çıkışını sorunsuz bir şekilde düzenleyerek, valf, özellikle kontrollü hareket gerektiren uygulamalarda hidrolik silindirlerin ve motorların hareket stabilitesini artırmaya yardımcı olur.

Patlamaya Dayanıklı Elektrik Çalışması
Valf, elektrik koruma gereksinimleri olan endüstriyel ortamlarda güvenilir çalışmayı destekleyen DC 24 V çalışma voltajı, 750 mA nominal akım ve IP55 koruma derecesi ile yapılandırılmıştır.

Endüstriyel Hidrolik Sıvılarla Uyumluluk
Valf, mineral hidrolik yağ ve fosfat ester hidrolik sıvısı için uygundur, bu da farklı hidrolik sistem gereksinimlerine uyarlanabilir hale getirir.

Teknik Özellikler
DN 25  32  40  50
Maksimum Çalışma Basıncı(MPa) Petrol limanları A,B,X 31.5
Petrol limanları Y 0 Mpa retum yağ deposuna
Çalışma basıncı(Mpa) 16  25  31.5
Maksimum Akış(L/dak) 325  500  700  1000
Çalışma Sıvısı Mineral yağ fosfat-ester
Akışkan sıcaklığı. (℃) -20~70
Viskozite(mm²/s) 15~380
Histerezis (%) <5
Tekrarlanabilirlik (%) <2
Doğrusallık(%) <3,5
Çalışma Gerilimi(V) DC 24
Anma Akımı(mA) 750
Bobin Direnci (Ω) 19.5
Yalıtım sınıfı IP55

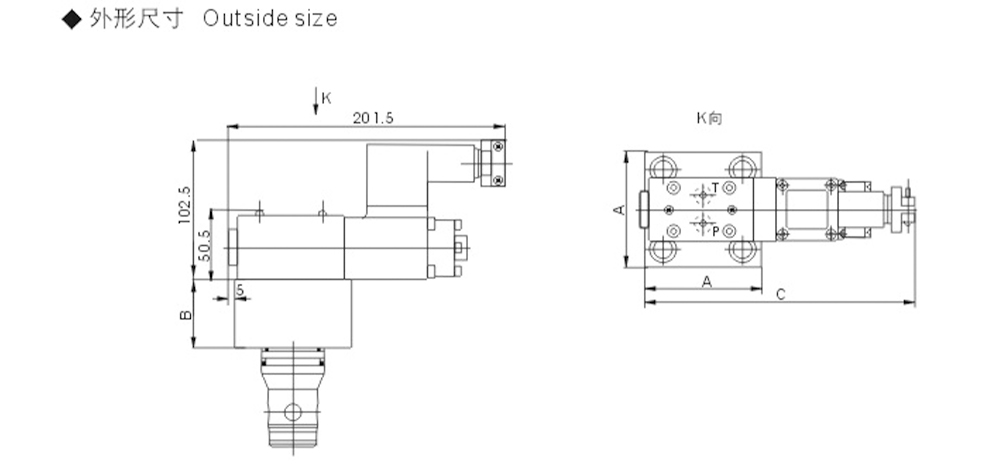

kgfyprse1787212195

Model A B C
GDBCY-25 85  50  199
GDBCY-32 102  50  207
GDBCY-40 125  60  219
GDBCY-50 140  68  227

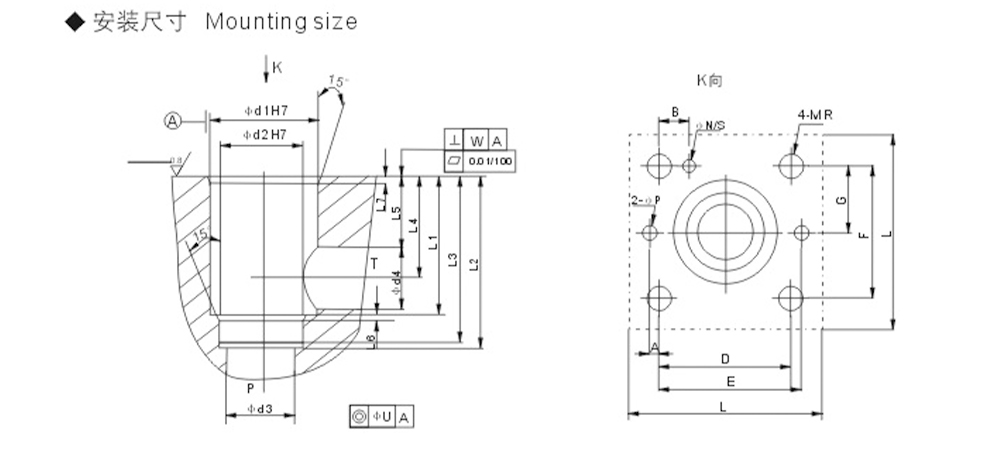

rxisgdaz1787212256

DN A B C D E F G L M N P R S
GDBCY-25 13  29  58  62  58  29  85  M12 30
GDBCY-32 18  35  70  76  70  35  102  M16 38
GDBCY-40 7.5  19.5  42.5  85  92.5  85  42.5  125  M20 10  46
GDBCY-50 20  50  100  108  100  50  140  M20 10  46

DN d1 d2 d3 d4 L1 L2 L3 L4 L5 L6 L7 U W
GDBCY-25 45  34  25  27  58  72  70  42  30  2.5  2.5  0,03  0,05
GDBCY-32 60  45  32  38.5  70  85  83  48.5  30  2.5  2.5  0,03  0,1
GDBCY-40 75  55  40  54.5  87  105  102  58  30  0,05  0,1
GDBCY-50 90  68  50  62.5  100  122  117  66  35  0,05  0,1

OEM / ODM Özelleştirme

Aşağıdakiler dahil olmak üzere hidrolik ekipman üreticileri ve sistem entegratörleri için OEM ve ODM hizmetleri sağlıyoruz:

·Kartuş arayüzü özelleştirme
·Akış ayar aralığı yapılandırması
·Elektrik bobini ve konnektör seçenekleri
·Hidrolik manifold entegrasyon desteği
·Ürün etiketleme ve özelleştirilmiş ambalaj

Satın Alma Bilgileri

Öğe

Ayrıntılar

Adedi

Standart kartuş valfleri: 100 adet/model; Özel manifold blokları: minimum 30 adet. Küçük deneme siparişleri kabul edilir.

Kurşun Zamanı

Stok vanalar: 2 hafta; Düzenli siparişler: 6–8 hafta; Özel ürünler: onay ve depozito alındıktan yaklaşık 8 hafta sonra.

Ödeme Koşulları

%30 T/T depozito, sevkiyattan önce %70 bakiye. Örnek siparişler tam ödeme gerektirir. L/C uzun vadeli müşteriler için pazarlık edilebilir.

Ticaret Terimleri

varsayılan olarak FOB Ningbo. Talep üzerine CIF teklifleri mevcuttur.

Örnek Politika

Stok örnekleri mevcuttur. OEM/ODM örnekleri çizimlere veya örneklere dayalı olarak üretilebilir.

OEM / ODM

Logo gravür, özelleştirilmiş ambalaj ve ürün özelleştirme desteklenmektedir.

Kalite Güvencesi

Her valf sevkiyattan önce basınç testine tabi tutulur ve 12 aylık garanti kapsamındadır.

SSS

1. Patlamaya Dayanıklı Orantılı Kartuş Akış Kontrol Vanası ne için kullanılır?
Patlamaya Dayanıklı Orantılı Kartuş Akış Kontrol Vanası, kompakt kurulum ve patlamaya dayanıklı çalışma gerektiren endüstriyel hidrolik sistemlerde hidrolik akışı elektronik olarak ayarlamak ve aktüatör hızını kontrol etmek için kullanılır.

2. Kartuş akış kontrol tasarımının avantajı nedir?
Kartuş yapısı, hidrolik bloklara doğrudan kurulum sağlar, boru bağlantılarını azaltmaya ve kompakt hidrolik sistemlerde yerden tasarruf etmeye yardımcı olur.

3. Orantılı akış kontrolü nasıl çalışır?
Valf, elektrik giriş sinyaline göre akış çıkışını değiştirerek geleneksel sabit akış kontrol valflerine kıyasla daha yumuşak ayarlamaya olanak tanır.

4. Standart elektrik özellikleri nelerdir?
Standart konfigürasyon, 750 mA nominal akıma ve IP55 koruma derecesine sahip DC 24 V güç kaynağını kullanır.

5. Patlamaya Dayanıklı Orantılı Kartuş Akış Kontrol Vanası özelleştirilebilir mi?
Evet. Patlamaya Dayanıklı Orantılı Kartuş Akış Kontrol Vanası, akış gereksinimlerine, manifold tasarımına, elektrik özelliklerine ve özel hidrolik uygulama koşullarına göre özelleştirilebilir.
