Ev / Ürünler / Alt Plaka Monte Vanalar / Patlama Vanaları / Patlamaya Dayanıklı Orantılı Kartuş Tahliye Vanası

  • Patlamaya Dayanıklı Orantılı Kartuş Tahliye Vanası
  • Patlamaya Dayanıklı Orantılı Kartuş Tahliye Vanası
  • ÜRÜN DETAYLARI
  • SSS
Özel Uygulamalar

·Hidrolik manifoldlar ve kompakt güç üniteleri
·Petrokimyasal hidrolik kontrol sistemleri
·Tehlikeli alanlardaki madencilik makineleri
·Açık deniz ekipmanı hidrolik devreleri
·Endüstriyel otomasyon sistemleri
· Yerden tasarruf sağlayan basınç kontrolü gerektiren hidrolik ekipman

Çekirdek Fonksiyonlar

Kompakt Kartuş Tabanlı Basınç Kontrolü
Kartuş yapısı, hidrolik bloklara veya manifoldlara doğrudan kurulum sağlar ve harici boru gereksinimlerini ve sistem kurulum alanını azaltmaya yardımcı olur.

Orantılı Basınç Yönetmeliği
Valf, tahliye basıncını elektrik giriş sinyallerine göre ayarlayarak sabit manuel ayarlama yerine sürekli basınç kontrolünü sağlar.

Kararlı Sistem Basınç Koruması
Basınç tahliye fonksiyonu, değişen yük koşulları sırasında kararlı çalışmayı sürdürürken hidrolik bileşenlerin aşırı basınçtan korunmasına yardımcı olur.

Patlamaya Dayanıklı Elektrik Konfigürasyonu
Valf, DC 24 V güç kaynağı, 750 mA nominal akım ve IP55 koruma derecesi ile çalışarak endüstriyel ortamlar için güvenilir elektrik koruması sağlar.

Hidrolik Sıvı Uyumluluğu
Mineral hidrolik yağ ve fosfat ester hidrolik sıvısı için tasarlanan valf, farklı endüstriyel hidrolik uygulamaları destekler.

Teknik Özellikler
DN 25  32  40  50
Maksimum Çalışma Basıncı(MPa) Petrol limanları A, B, X 31.5
Petrol limanları Y 0 MPa petrol tankına dönüş
Çalışma basıncı(Mpa) 16  25  31.5
Maksimum Akış(L/dak) 400  750  1000  2000
Çalışma Sıvısı Mineral yağ fosfat-ester
Akışkan sıcaklığı. (℃) -20~70
Viskozite(mm²/s) 15~380
Histerezis (%) <3
Tekrarlanabilirlik (%) <2
Doğrusallık(%) <3,5
Çalışma Gerilimi(V) DC24
Anma Akımı(mA) 750
Bobin Direnci (Ω) 19.5
Yalıtım sınıfı IP55

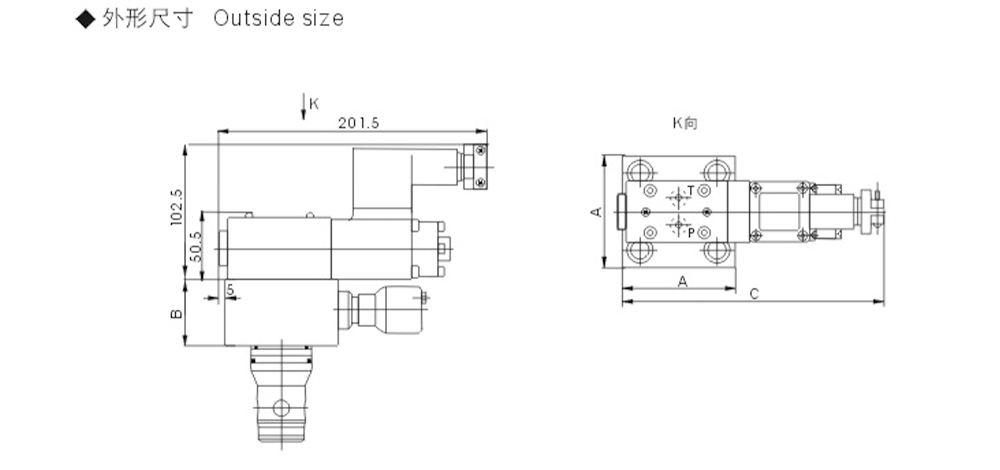

bnljfjvn1787211715

Model A B C
GDBCY-25 85  50  199
GDBCY-32 102  50  207
GDBCY-40 125  60  219
GDBCY-50 140  68  227

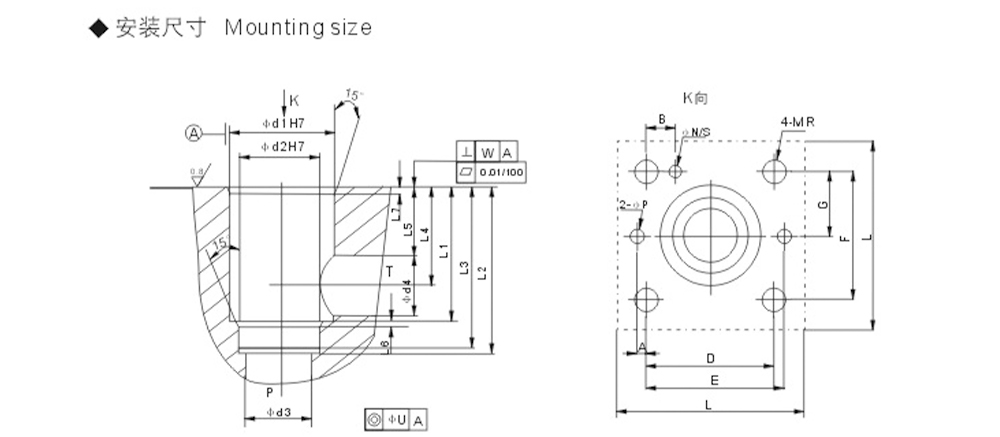

cgkbpxcp1787211754

DN A B C D E F G L M N P R S
GDBCY-25 13  29  58  62  58  29  85  M12 30
GDBCY-32 18  35  70  76  70  35  102  M16 38
GDBCY-40 7.5  19.5  42.5  85  92.5  85  42.5  125  M20 10  46
GDBCY-50 20  50  100  108  100  50  140  M20 10  46  8

DN d1 d2 d3 d4 L1 L2 L3 L4 L5 L6 L7 U W
GDBCY-25 45  34  25  27  58  72  70  42  30  2.5  2.5  0,03  0,05
GDBCY-32 60  45  32  38.5  70  85  83  48.5  30  2.5  2.5  0,03  0,1
GDBCY-40 75  55  40  54.5  87  105  102  58  30  0,05  0,1
GDBCY-50 90  68  50  62.5  100  122  117  66  35  0,05  0,1

OEM / ODM Özelleştirme

Aşağıdakiler dahil olmak üzere hidrolik bileşen tedarikçileri ve ekipman üreticileri için OEM ve ODM hizmetleri sağlıyoruz:

·Kartuş boyutu ve kurulum yapılandırması
·Basınç ayar aralığı özelleştirme
·Elektrik bobini ve konnektör seçenekleri
·Ürün işaretleme ve paketleme çözümleri
·Hidrolik devre tabanlı teknik destek

Satın Alma Bilgileri

Öğe

Ayrıntılar

Adedi

Standart kartuş valfleri: 100 adet/model; Özel manifold blokları: minimum 30 adet. Küçük deneme siparişleri kabul edilir.

Kurşun Zamanı

Stok vanalar: 2 hafta; Düzenli siparişler: 6–8 hafta; Özel ürünler: onay ve depozito alındıktan yaklaşık 8 hafta sonra.

Ödeme Koşulları

%30 T/T depozito, sevkiyattan önce %70 bakiye. Örnek siparişler tam ödeme gerektirir. L/C uzun vadeli müşteriler için pazarlık edilebilir.

Ticaret Terimleri

varsayılan olarak FOB Ningbo. Talep üzerine CIF teklifleri mevcuttur.

Örnek Politika

Stok örnekleri mevcuttur. OEM/ODM örnekleri çizimlere veya örneklere dayalı olarak üretilebilir.

OEM / ODM

Logo gravür, özelleştirilmiş ambalaj ve ürün özelleştirme desteklenmektedir.

Kalite Güvencesi

Her valf sevkiyattan önce basınç testine tabi tutulur ve 12 aylık garanti kapsamındadır.

SSS

1. Patlamaya Dayanıklı Orantılı Kartuş Tahliye Vanası ne için kullanılır?
Patlamaya Dayanıklı Orantılı Kartuş Tahliye Vanası, özellikle tehlikeli ortamlarda kurulu kompakt hidrolik sistemlerde, hidrolik sistem basıncını oransal elektrik sinyalleri aracılığıyla kontrol etmek ve sınırlamak için kullanılır.

2. Kartuş tahliye vanası tasarımının avantajları nelerdir?
Kartuş yapısı, hidrolik manifoldlara doğrudan entegrasyona olanak tanıyarak boru bağlantılarının, kurulum alanının ve sistem karmaşıklığının azaltılmasına yardımcı olur.

3. Bu valf için hangi elektriksel özellikler mevcuttur?
Standart konfigürasyon, 750 mA nominal akıma ve IP55 koruma derecesine sahip DC 24 V güç kaynağını kullanır.

4. Bu valf ile hangi hidrolik sıvılar kullanılabilir?
Valf, endüstriyel hidrolik sistemlerde yaygın olarak kullanılan mineral hidrolik yağ ve fosfat ester hidrolik sıvısı ile uyumludur.

5. Patlamaya Dayanıklı Orantılı Kartuş Tahliye Vanası farklı hidrolik sistemler için özelleştirilebilir mi?
Evet. Patlamaya Dayanıklı Orantılı Kartuş Tahliye Vanası, basınç gereksinimlerine, manifold tasarımına, elektrik konfigürasyonuna ve özel uygulama koşullarına göre özelleştirilebilir.
