  • Patlamaya Dayanıklı Orantılı Pilot Kumandalı Basınç Düşürücü Valf
  • Patlamaya Dayanıklı Orantılı Pilot Kumandalı Basınç Düşürücü Valf
  • ÜRÜN DETAYLARI
  • SSS
Özel Uygulamalar

·Petrokimya tesislerinde hidrolik kontrol sistemleri
·Açık deniz ve deniz hidrolik ekipmanları
·Tehlikeli ortamlarda madencilik makineleri
·Endüstriyel otomasyon hidrolik sistemleri
·Ağır hizmet hidrolik güç üniteleri
·Kararlı azaltılmış basınç gerektiren proses ekipmanı

Çekirdek Fonksiyonlar

Kararlı İkincil Basınç Kontrolü
Valf, giriş basıncını kontrollü bir çıkış basıncına düşürerek hidrolik aktüatörlerin sabit basınç koşulları altında çalışmasına yardımcı olur ve basınç dalgalanmalarını azaltır.

Orantılı Basınç Ayarı
Orantılı kontrol fonksiyonu, basınç düşürme değerinin elektrik giriş sinyallerine göre ayarlanmasına olanak tanıyarak, manuel olarak ayarlanan basınç düşürme valflerine kıyasla daha esnek kontrol sağlar.

Endüstriyel Sistemler için Pilot Operatörlü Tasarım
Pilotla çalıştırılan yapı, basınç düzenleme stabilitesini artırır ve sürekli çalışma ve güvenilir basınç kontrolü gerektiren hidrolik devreler için uygundur.

Patlamaya Dayanıklı Elektrik Çalışması
Valf, 750 mA nominal akıma ve IP55 koruma derecesine sahip bir DC 24 V güç kaynağı kullanır, bu da onu elektrik korumasının gerekli olduğu endüstriyel ortamlar için uygun hale getirir.

Hidrolik Sıvı Uyumluluğu
Mineral hidrolik yağ ve fosfat ester hidrolik sıvısı ile kullanım için tasarlanmış olan vana, çeşitli endüstriyel hidrolik uygulamalara entegre edilebilir.

Teknik Özellikler
Özellikler 03  06  10
Maksimum Çalışma Basıncı(MPa) Petrol limanları A, B, X 31.5
Petrol limanları Y 0 MPa petrol tankına dönüş
Çalışma basıncı(Mpa) 7, 16, 25, 31,5
Maksimum Akış(L/dak) 80  200  300
Çalışma Sıvısı   Mineral yağ fosfat-ester
Akışkan sıcaklığı. (℃) -20~70
Viskozite(mm²/s) 15~380
Histerezis (%) <3
Tekrarlanabilirlik (%) <2
Doğrusallık(%) <3,5
Çalışma Gerilimi(V) DC 24
Anma Akımı(mA) 750
Bobin Direnci (Ω) 19.5
Yalıtım sınıfı IP55

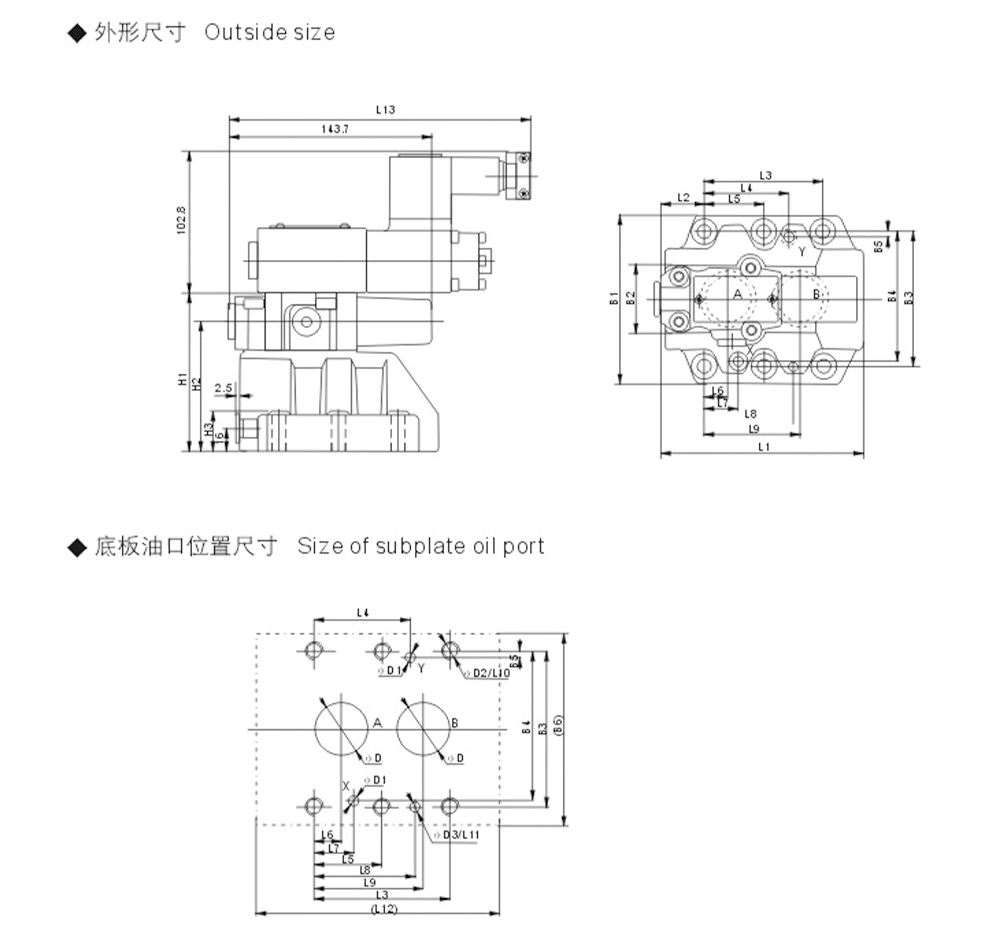

odndrfdv1787211230

Şartname Montaj Vidaları Tutar Sıkma Torku
GDBY-03 M10×50-12.9 75 Nm
GDBY-06 M10×60-12.9 75 Nm
GDBY-10 M10×70-12.9 75 Nm

Şartname L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 L12 L13
GDBYJ-03 96  35.5  42.9  21.5  - - 7.2  21.5  31.8  35.8  23  98  166,5
GDBYJ-06 116  37.5  60.3  39.7  - - 11.1  20.6  44.5  49.2  24  118  186,5
GDBYJ-10 145  33  84.2  59.5  42.1  16.7  24.6  62.7  67.5  25  147  215,5

 Şartname B1 B2 B3 B4 B5 B6 H1 H2 H3 D D1 D2 D3
GDBYJ-03 85  50  66.7  58.5  7.9  87  112  92  28  12  M10
GDBYJ-06 102  59.5  79.4  73  6.4  104  122  102  38  25  M10
GDBYJ-10 120  76  96.8  92.8  3.8  149  130  110  46  32  M10

OEM / ODM Özelleştirme

Aşağıdakiler dahil olmak üzere hidrolik ekipman üreticileri ve endüstriyel sistem tedarikçileri için özelleştirilmiş çözümler sunuyoruz:

·Basınç ayar aralığı özelleştirme
·Elektrik bobini ve konnektör seçenekleri
·Ayar arayüzü değişiklikleri
·Ürün etiketleme ve paketleme hizmetleri
·Hidrolik devre gereksinimlerine dayalı teknik destek

Satın Alma Bilgileri

Öğe

Ayrıntılar

Adedi

Standart kartuş valfleri: 100 adet/model; Özel manifold blokları: minimum 30 adet. Küçük deneme siparişleri kabul edilir.

Kurşun Zamanı

Stok vanalar: 2 hafta; Düzenli siparişler: 6–8 hafta; Özel ürünler: onay ve depozito alındıktan yaklaşık 8 hafta sonra.

Ödeme Koşulları

%30 T/T depozito, sevkiyattan önce %70 bakiye. Örnek siparişler tam ödeme gerektirir. L/C uzun vadeli müşteriler için pazarlık edilebilir.

Ticaret Terimleri

varsayılan olarak FOB Ningbo. Talep üzerine CIF teklifleri mevcuttur.

Örnek Politika

Stok örnekleri mevcuttur. OEM/ODM örnekleri çizimlere veya örneklere dayalı olarak üretilebilir.

OEM / ODM

Logo gravür, özelleştirilmiş ambalaj ve ürün özelleştirme desteklenmektedir.

Kalite Güvencesi

Her valf sevkiyattan önce basınç testine tabi tutulur ve 12 aylık garanti kapsamındadır.

SSS

1. Patlamaya Dayanıklı Orantılı Pilot Kumandalı Basınç Düşürücü Vana ne için kullanılır?
Patlamaya Dayanıklı Orantılı Pilot Kumandalı Basınç Düşürücü Valf, kararlı basınç regülasyonu ve patlamaya dayanıklı çalışma gerektiren endüstriyel sistemlerde hidrolik basıncı oransal elektrik sinyalleri aracılığıyla azaltmak ve kontrol etmek için kullanılır.

2. Bu valf ile standart basınç düşürücü valf arasındaki fark nedir?
Standart bir basınç düşürme valfi genellikle manuel ayarlama gerektirirken, bu orantılı pilotla çalıştırılan tasarım, daha esnek sistem çalışması için elektrik kontrol sinyalleri aracılığıyla basınç ayarına olanak tanır.

3. Standart elektrik özellikleri nelerdir?
Standart konfigürasyon, 750 mA nominal akım ve IP55 koruma derecesi ile DC 24 V'ta çalışır.

4. Hangi hidrolik sıvılar bu valf ile uyumludur?
Valf, endüstriyel hidrolik sistemlerde kullanılan mineral hidrolik yağ ve fosfat ester hidrolik sıvısı için uygundur.

5. Patlamaya Dayanıklı Orantılı Pilot Kumandalı Basınç Düşürücü Valf özelleştirilebilir mi?
Evet. Patlamaya Dayanıklı Orantılı Pilot Kumandalı Basınç Düşürücü Valf, basınç gereksinimlerine, elektrik özelliklerine, montaj koşullarına ve hidrolik sistem uygulamalarına göre özelleştirilebilir.
