  • Patlamaya Dayanıklı Orantılı Pilot Kumandalı Tahliye Vanası
  • Patlamaya Dayanıklı Orantılı Pilot Kumandalı Tahliye Vanası
  • ÜRÜN DETAYLARI
  • SSS
Uygulama Alanları

·Petrokimya tesislerinde hidrolik güç üniteleri
·Açık deniz ve deniz hidrolik ekipmanları
·Tehlikeli alanlardaki madencilik makineleri
·Ağır hizmet endüstriyel hidrolik sistemleri
·Patlamaya dayanıklı otomasyon ekipmanı
Değişken basınç kontrolü gerektiren · hidrolik test sistemleri

Temel İşlevler

Kararlı Basınç Yönetmeliği
Pilotla çalışan tasarım, basınç kontrol stabilitesini iyileştirerek valfi sürekli çalışma ve tutarlı basınç performansı gerektiren hidrolik sistemler için uygun hale getirir.

Orantılı Basınç Ayarı
Valfi, elektrik giriş sinyaline göre tahliye basıncını değiştirerek manuel sabit basınç ayarları yerine sürekli ayar yapılmasına olanak tanır.

Yüksek Performanslı Hidrolik Devreler için uygundur
Doğrudan çalıştırılan basınç valfileriyle karşılaştırıldığında pilotla çalıştırılan yapı, daha yüksek akış kapasitesi ve kararlı basınç kontrolü gerektiren sistemler için daha uygundur.

Patlamaya Dayanıklı Elektrik Konfigürasyonu
Valfi, 750 mA nominal akıma ve IP55 koruma derecesine sahip bir DC 24 V güç kaynağı kullanarak endüstriyel ortamlar için güvenilir elektrik koruması sağlar.

Hidrolik Sıvı Uyumluluğu
Valfi, farklı endüstriyel hidrolik uygulamaları destekleyen mineral hidrolik yağ ve fosfat ester hidrolik sıvısı ile kullanılmak üzere tasarlanmıştır.

Teknik Özellikler
Özellikler 03  06  10
Maksimum Çalışma Basıncı(MPa) Petrol limanları A, B, X 31.5
Petrol limanları Y 0 Mpa petrol tankına dönüş
Çalışma basıncı(Mpa) 7, 16, 25, 31,5
Maksimum Akış(L/dak) 200  400  600
Çalışma Sıvısı Mineral yağ fosfat-ester
Akışkan sıcaklığı. (℃) -20~70
Viskozite(mm²/s) 15~380
Histerezis (%) <2
Tekrarlanabilirlik (%) <2
Doğrusallık(%) ≤3.5
Çalışma Gerilimi(V) DC 24
Anma Akımı(mA) 750
Bobin Direnci (Ω) 19.5
Yalıtım sınıfı IP55

axpjgbyc1787210839

Şartname Montaj Vidaları Tutar Sıkma Torku
GDBY-03 M12x45-12.9 4  130 Nm
GDBY-06 M16x50-12.9 4  310Nm
GDBY-10 M18x50-12.9 4  430Nm

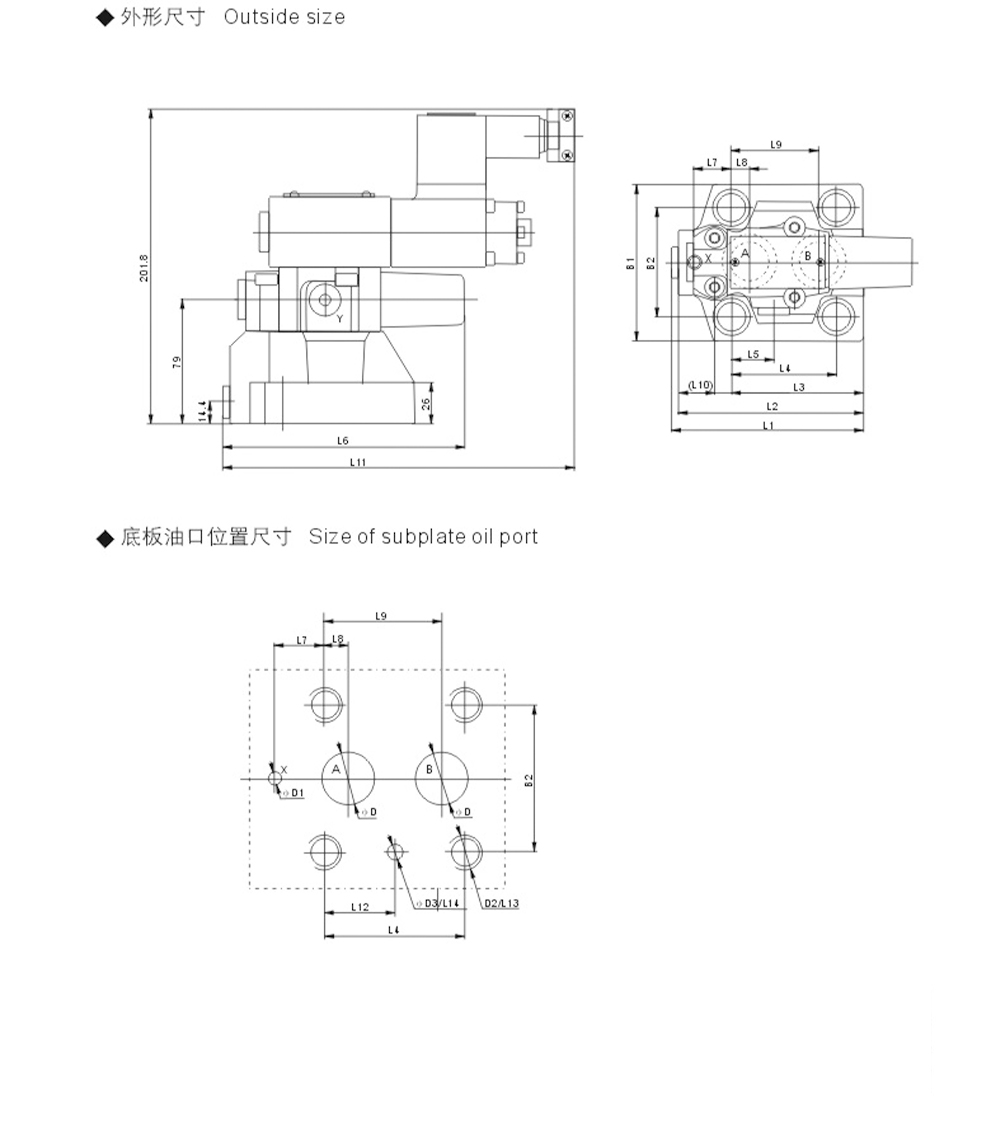

Şartname B1 B2 L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 L12 L13 L14 D D1 D2 D3
GDBYJ-03 85  54  98.5  91.5  67  54  23.5  141.3  0  22.1  47.5  14  212  22.1  20  6  12  6  M12 7
GDBYJ-06 100  69.8  122.2  117.5  83.7  66.7  26.5  153.8  23.8  11.1  55.6  11  224,5  33.3  25  6  25  6  M16 7
GDBYJ-10 115  82.5  154,5  149,5 106.9  88.9  28.1  164,5  31.8  12.7  76.2  9.4  235.2  44.4  30  6  32  6  M18 7

OEM / ODM Hizmetleri

Aşağıdakiler dahil olmak üzere hidrolik ekipman üreticileri ve sistem entegratörleri için OEM ve ODM hizmetleri sağlıyoruz:

·Özelleştirilmiş basınç ayar aralıkları
·Elektrik bobini ve konnektör seçenekleri
·Mounting arayüzü özelleştirme
·Ürün işaretleme ve paketleme çözümleri
·Hidrolik devre gereksinimlerine dayalı teknik destek

Sipariş Bilgileri

Öğe

Ayrıntılar

Adedi

Standart kartuş valfileri: 100 adet/model; Özel manifold blokları: minimum 30 adet. Küçük deneme siparişleri kabul edilir.

Kurşun Zamanı

Stok vanalar: 2 hafta; Düzenli siparişler: 6–8 hafta; Özel ürünler: onay ve depozito alındıktan yaklaşık 8 hafta sonra.

Ödeme Koşulları

%30 T/T depozito, sevkiyattan önce %70 bakiye. Örnek siparişler tam ödeme gerektirir. L/C uzun vadeli müşteriler için pazarlık edilebilir.

Ticaret Terimleri

varsayılan olarak FOB Ningbo. Talep üzerine CIF teklifleri mevcuttur.

Örnek Politika

Stok örnekleri mevcuttur. OEM/ODM örnekleri çizimlere veya örneklere dayalı olarak üretilebilir.

OEM / ODM

Logo gravür, özelleştirilmiş ambalaj ve ürün özelleştirme desteklenmektedir.

Kalite Güvencesi

Her valfi sevkiyattan önce basınç testine tabi tutulur ve 12 aylık garanti kapsamındadır.

SSS

1. Patlamaya Dayanıklı Orantılı Pilot Kumandalı Tahliye Vanası ne için kullanılır?
Patlamaya Dayanıklı Orantılı Pilot Kumandalı Tahliye Vanası, özellikle patlamaya dayanıklı çalışma gerektiren endüstriyel ortamlarda, hidrolik sistem basıncını oransal elektrik sinyalleri aracılığıyla kontrol etmek ve düzenlemek için kullanılır.

2. Pilotla çalışan tahliye vanası tasarımının avantajı nedir?
Pilotla çalışan yapı, daha kararlı basınç kontrolü sağlar ve doğrudan çalıştırılan basınç valfilerine kıyasla daha yüksek akış gereksinimlerine sahip hidrolik sistemler için uygundur.

3. Bu vananın standart elektrik özellikleri nelerdir?
Standart konfigürasyon, 750 mA nominal akıma ve IP55 koruma derecesine sahip DC 24 V güç kaynağını kullanır.

4. Bu valfi ile hangi hidrolik sıvılar kullanılabilir?
Valfi, endüstriyel hidrolik sistemlerde yaygın olarak kullanılan mineral hidrolik yağ ve fosfat ester hidrolik sıvısı ile uyumludur.

5. Patlamaya Dayanıklı Orantılı Pilot Kumandalı Tahliye Vanası farklı sistemler için özelleştirilebilir mi?
Evet. Patlamaya Dayanıklı Orantılı Pilot Kumandalı Tahliye Vanası, basınç gereksinimlerine, elektrik konfigürasyonuna, montaj koşullarına ve özel hidrolik sistem uygulamalarına göre özelleştirilebilir.
